无轴螺旋输送机硫化铵输送机
硫化铵专用无轴螺旋输送机结构特点
U型截面：外形结构尺寸与LS系列螺旋输送机基本相同
无轴螺旋：螺旋体为较厚的带状螺旋，无螺旋轴，头部与驱动轴相连。结构上分单、双叶片两种，材质分为碳钢、不锈钢两类，按螺距比有1:1和2:3两种。
滑动衬板：无轴螺旋体中间、尾部工作支撑件，材质上分为高强度工程塑料、不锈钢、其他高耐磨材料三类。硫化铵专用无轴螺旋输送机
工作部件：与WLS型工作部件基本相同。吸收采用LSY系列螺旋输送机优秀成熟的技术，兼有WLS型螺旋输送机的结构特点。
圆管机壳：密闭性能好，可达气密级（0.02mpa）性能，可在正、负压工况条件下工作。
硫化铵专用无轴螺旋输送机
普通机型：对缠绕物料（如生硫化铵专用无轴螺旋输送机活垃圾）、纤维物料（如木屑、木片）的输送，具有独特优势。
耐热机型：无尾段支撑时对热料、高温物料的输送。如高炉高温回收粉尘、高温炉灰（渣）的输送。
普通机型：输送粘附性较强、糊状粘稠物料。如污水中污泥、含水率高的渣土等。
隔爆机型：易燃、易爆物料的输送。如燃料室燃料（煤粉）的进给。
螺旋输送机是目前常用的输送设备之一，由于其结构简单，横街面积尺寸小，特别是能够密闭输送，对环境污染程度少的优点，现在正在被污水处理行业作为物料输送首选设备之一。
螺旋输送机的物料输送是靠旋转的叶片推移滑行的，输送方向决定螺旋叶片的左右旋向与其转动方向，所以根据需要可以单向输送和双向输送，也可以多点装料。可以水平或倾斜一定角度安装，物料从进料口进入螺旋体中，通过螺旋的旋转物料从出料口装运或进入压榨机压榨、脱水后装运。输送机长度L由客户选定，动力驱动装置采用双摆线齿轮减速机或涡轮斜齿轮减速器，它可以安装在输送机的入口端（推挤式螺旋）也可以安装在出口端（牵拉式螺旋），设备的U型槽底部，设有防磨损的保护性衬套，它根据输送物料的不同来选用。
无轴螺旋输送机的用途：WLS型系列螺旋输送机用于污水处理厂输送中细格栅除污机栅渣和压滤机泥饼、以及生活垃圾、污泥、泥浆等缠绕性粘性物料。环保性能好，采用全封闭输送和易清洗的螺旋表面，可保证环境卫生和所送物料不受污染硫化铵专用无轴螺旋输送机、不泄露。扭矩大能耗低。
由于螺旋输送机无轴物料不易堵塞，排料口不易堵塞因而可以较低速度运转，平稳传动，降低能耗。
我公司开发生产的移动型螺旋输送机，能机动工作，一机多用。即可下方出料又可端头出料。采用特制衬板，可在高温下使用。结构紧凑节省空间外形美观操作简便经济耐用。
螺旋输送机技术参数表
规格型号 | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
螺旋直径（mm） | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
螺距（mm） | 100 | 160 | 200 | 250 | 250 | 355 | 400 | 450 | 500 | 560 | 630 |
转速（r/min） | 140 | 112 | 100 | 90 | 80 | 71 | 63 | 50 | 40 | 32 | 25 |
输送量（m3/h） | 2.2 | 7 | 13 | 22 | 31 | 62 | 98 | 140 | 200 | 280 | 380 |
转速（r/min） | 112 | 90 | 80 | 71 | 63 | 56 | 50 | 40 | 32 | 25 | 20 |
输送量（m3/h） | 1.7 | 6 | 10 | 18 | 24 | 49 | 78 | 112 | 160 | 220 | 306 |
转速（r/min） | 90 | 71 | 63 | 56 | 50 | 45 | 40 | 32 | 25 | 20 | 16 |
输送量（m3/h） | 1.4 | 5 | 8 | 14 | 19 | 39 | 62 | 90 | 126 | 176 | 245 |
转速（r/min） | 71 | 50 | 50 | 45 | 40 | 36 | 32 | 25 | 20 | 16 | 13 |
输送量（m3/h） | 1.1 | 3.1 | 6.2 | 11 | 15.4 | 31 | 50 | 77 | 102 | 140 | 198 |

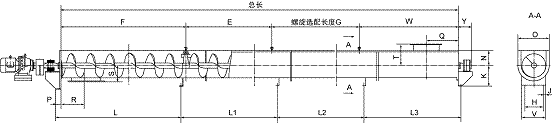

螺旋输送机尺寸图
